Kit Installatore SolarEdge

1. Prima di salire sul tetto

Consulta le nostre applicazioni e i nostri software dell'Ecosistema SolarEdge
Per accedere ai software, verifica di avere un account SolarEdge nella Piattaforma di Monitoraggio, altrimenti registrati qui (almeno 3 giorni prima dell'installazione)
Se la tua azienda ha già un account puoi aggiungere ulteriori utenti seguendo queste linee guida e guardando questo video
Ricorda di portare sul tetto gli strumenti necessari per lavorare su impianti SolarEdge
Per ogni installazione, segui questi semplici passi

Seleziona i prodotti (residenziali o commerciali) che compongono l'impianto
Verifica in Designer la configurazione dell'impianto tramite la funzione progetto base. Puoi anche creare un progetto completo per installazioni residenziali e industriali.
Guida alla compilazione del regolamento di esercizio
Dichiarazioni di conformità CEI 0-16 e CEI-021 dei nostri inverter
Accedi alla documentazione tecnica di installazione prodotti dal Portale SolarEdge per i professionisti del solare: https://marketing.solaredge.com/partners-portal-it

2. Sul tetto

Gli ottimizzatori vanno fissati alla struttura di supporto dell’impianto sotto i moduli, in modo che siano protetti dalla luce solare diretta
Rispetta le distanze per gli ottimizzatori seguendo la nota tecnica
Forma le stringhe di ottimizzatori come indicato nel progetto verificato nel configuratore Designer

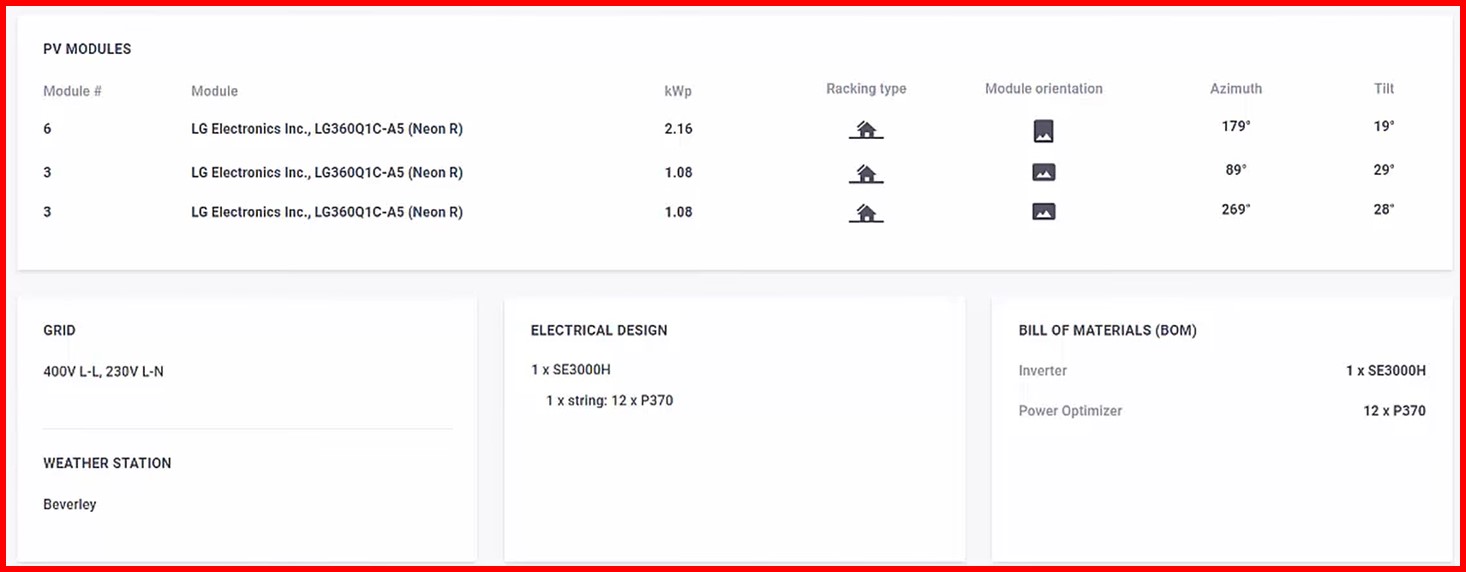

Designer ti rilascia un layout specifico per la stringatura come questo, insieme alla lista del materiale e il design elettrico
Per fare eventuali prolunghe tra modulo e ottimizzatore, segui la nota tecnica
Prima di connettere le stringhe all’inverter, misura la tensione ai capi di ogni stringa
Con i moduli irraggiati, la tensione dovrà essere pari a 1V per ogni ottimizzatore (es: stringa composta da 10 ottimizzatori -> tensione a vuoto = circa 10V)

Mappatura dell'impianto

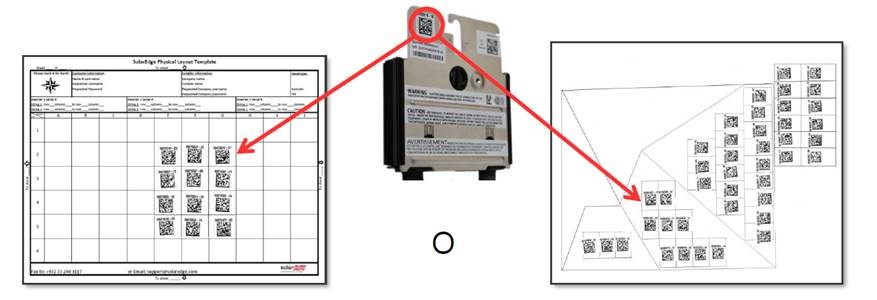

Associa ogni ottimizzatore al relativo modulo nella Piattaforma di Monitoraggio:
- stacca i QR code dagli ottimizzatori e riportali su una piantina - immagine
- oppure scansionali direttamente con Site Mapper come spiegato alla sezione "4. In ufficio"
In ufficio inserirai nella Piattaforma di Monitoraggio il layout che hai preparato sul tetto. Vedi sezione "4. In ufficio".
Se stai installando un modulo smart SolarEdge la mappatura è più veloce! E' sufficiente la scansione del QR code sulla parte frontale del modulo. Guarda qui quanto è semplice

3. Nel locale tecnico

Consulta qui i manuali (residenziali o commerciali) per l'installazione dell'inverter e segui questa guida
Consulta il canale YouTube SolarEdgePV per il video tutorial dell'inverter che stai installando
Predisponi la comunicazione internet del tuo impianto secondo queste possibili opzioni

Per la configurazione dell'inverter: consulta questo documento e guarda il video
Guida alla scelta del "Paese/Impostazioni di rete": consulta questo documento
- Italia (impianti sotto gli 11,08 kW, BT)
- Italia 480 V con SPI esterno (impianti muniti di trasformatore a 480V, MT)
- Italia A68 (impianti connessi in alta tensione, HV)
- Italia con SPI esterno (impianti sopra gli 11,08 kW, BT)
- Italy 0-21 High (impianti sotto gli 11,08 kW, attiva in più solo la media mobile a 10 minuti)
- Italy 0-21 Low (impianti sotto gli 11,08 kW, setta la media mobile e soglie di frequenza allargate)
Per l'autotest: consulta questo documento
Con Italy 0-21 High o Italy 0-21 Low sono già applicati i valori relativi alla media mobile.
- Impostare Italia
- Fare Autotest
- Salvare Jpeg risultati
- Impostare Italy 0-21 High(Low)
Per dettagli sulla comunicazione:
- Per LAN guarda il video e consulta il documento
- Per Wi-Fi guarda il video e consulta il documento
- Per Wi-Fi Gateway guarda il video e panoramica

Verifica che il led blu dell’inverter sia acceso, ciò significa che l’inverter è online. Il supporto tecnico può collegarsi all’inverter da remoto per supportare la messa in servizio

Per l'installazione del meter, consulta i seguenti documenti:
- Installazione meter con connessione Modbus - video
- Installazione meter su sistemi monofase - guida
- Installazione meter su sistemi trifase - guida
Verifica la corretta installazione del meter e delle pinze amperometriche seguendo questa breve guida

4. In ufficio

Finalizza la creazione dell'impianto nella Piattaforma di Monitoraggio come spiegato nel video
Completa l'inserimento del layout fisico del sistema in 2 modi:
- Direttamente tramite APP Mapper | video tutorial
- Tramite il Layout Editor video | nota applicativa

Nella Piattaforma di Monitoraggio, fornisci al tuo cliente l'accesso all'impianto che hai creato - video tutorial
Introduci al tuo cliente l'app mySolarEdge

Ottieni la certificazione del corso base per installatore SolarEdge
Tutti i contenuti di formazione sono a tua disposizione nella Edge Academy, tra cui corso base, corso avanzato e corsi sui prodotti | Scopri di più

Assistenza tecnica

Verifica in questa pagina le risposte alle richieste più comuni
Il team di assistenza SolarEdge può aiutarti a eseguire una diagnostica da remoto:
- Se ti trovi in cantiere, chiama il numero 0422 1310000
- Se sei in ufficio, utilizza l'icona chat nella tua Area installatore oppure via Chat WhatsApp
- Qualora sia necessaria una analisi più approfondita, apri una richiesta attraverso il Centro Assistenza
Per verificare lo stato di risoluzione delle tue richieste oppure consulta questa presentazione
Per verificare lo stato delle tue pratiche di sostituzione RMA - video
