SolarEdge - Kit de base de l'installateur

Sélectionnez les produits qui composeront l'installation
Vérifiez la configuration de l'installation via une étude rapide sur le Designer ou en réalisant une étude complète
Accédez aux guides d'installation et à tout le contenu technique SolarEdge sur le Portail Partenaires SolarEdge France, dédié aux professionnels du photovoltaïque Se connecter | S'inscrire

Découvrez les logiciels et applications SolarEdge à votre disposition Aperçu | Vidéo
Pour accéder aux logiciels, assurez-vous de posséder un compte SolarEdge sur la plateforme de supervision. Sinon, créez votre compte ici (au moins 3 jours avant l'installation).
Si votre entreprise a déjà un compte, vous pouvez ajouter des utilisateurs supplémentaires : suivez vos explications dans ce webinaire et téléchargez ce document.
Exportez votre projet depuis le Designer vers la plateforme de supervision puis chargez le site sur votre téléphone depuis l'application Site Mapper.
Apportez avec vous tous les outils nécessaires pour une installation SolarEdge : 1 multimètre, 1 testeur d'isolation, 1 smartphone avec les applications SetApp et Mapper installées, un ordinateur. Assurez-vous d'être connecté avec votre compte SolarEdge.
Pour toute installation, suivez ces 5 étapes clés

Les optimiseurs de puissance doivent être fixés à la structure de support du système, sous les modules, afin qu'ils soient protégés des rayons directs du soleil, comme indiqué dans les guides d'installation
Respectez les distances de dégagement des optimiseurs en suivant les indications de cette note d'application
Construisez la chaîne d'optimiseurs de puissance selon le plan de câblage du projet vérifié dans l'outil de conception Designer.

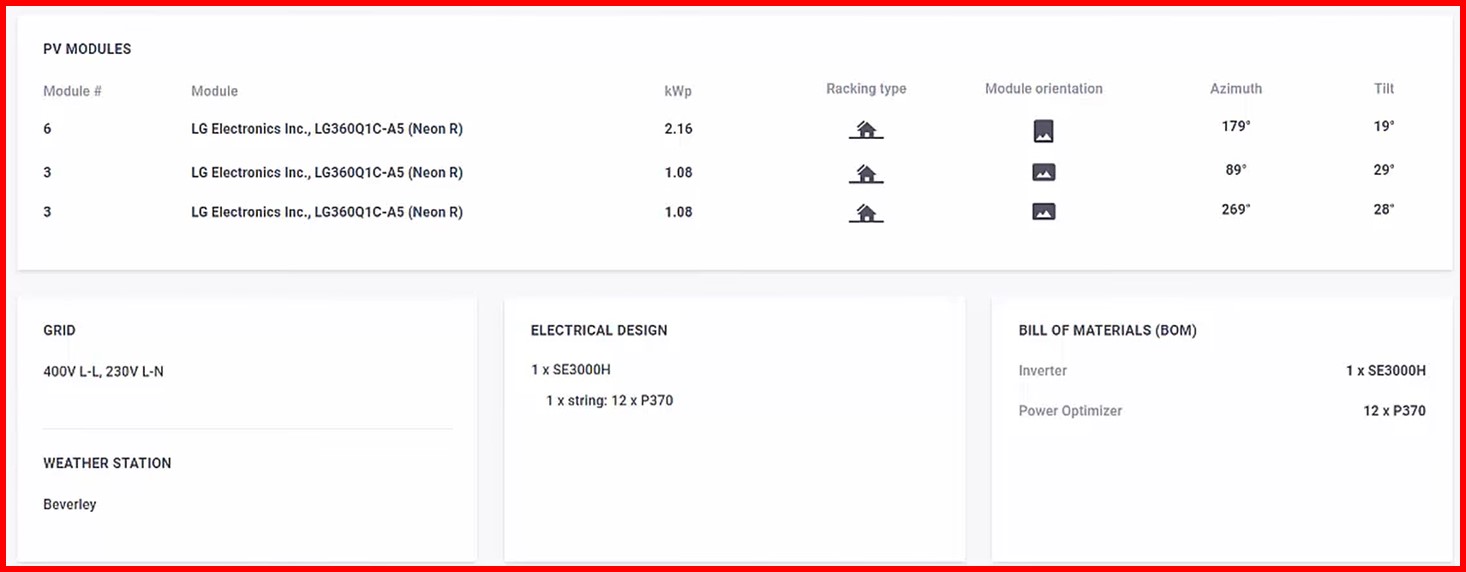

Le Designer fournit un plan de câblage spécifique comme par exemple celui-ci, ainsi que la liste du matériel nécessaire et la conception électrique (exemple)
Pour l'ajout de rallonges, veuillez suivre cette note d'application
Avant de connecter les chaînes à l'onduleur, mesurez la tension aux extrémités de chaque chaîne.
Avec les modules irradiés, la tension doit être de 1V pour chaque optimiseur de puissance (ex : chaîne composée de 10 optimiseurs -> tension à vide = environ 10V)

Après avoir positionné les optimiseurs de puissance, associez chaque optimiseur de puissance au module concerné dans la plateforme de supervision.

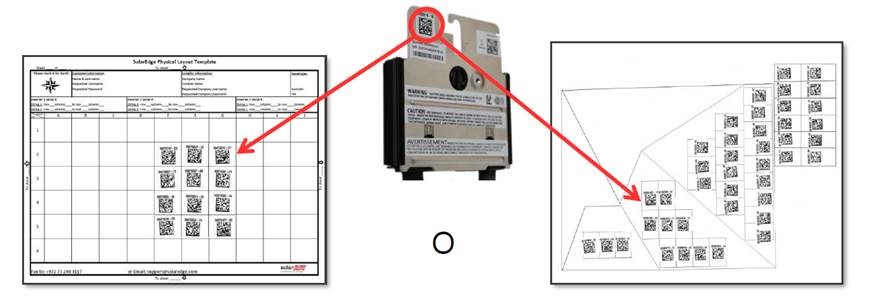

- Retirez les QR Codes des optimiseurs et collez-les sur une feuille de manière à cartographier le site (exemple)
- Ou bien scannez les optimiseurs de puissance avec l'application Site Mapper comme expliqué dans cette courte vidéo (en anglais)
Plus tard au bureau, vous insérerez l'agencement physique que vous avez préparé sur le toit dans la plateforme de supervision. Voir rubrique 4 : "Création du site dans la supervision et de l'accès mySolarEdge pour votre client.e"
Si vous installez un smart module SolarEdge, la cartographie est plus rapide ! Scannez simplement le QR code à l'avant du module. Vidéo (en anglais)

Consultez les manuels d'installation, également disponibles sur le Portail Partenaire. Cliquez ici pour consulter le guide de l'onduleur Wave SolarEdge Home monophasé
Consultez les tutoriels d'installation des onduleurs SolarEdge sur notre chaîne YouTube SolarEdge France, également disponibles sur le Portail Partenaires.
Configurez la communication Internet de votre système en suivant ce webinaire

Mise en service de l'onduleur : guide de mise en service et vidéo
Précisions sur les différentes options de connexion internet :
- LAN : guide de connexion LAN et vidéo (en anglais)
- Wi-Fi : guide de connexion Wi-Fi et vidéo (en anglais)
- Passerelle Wi-Fi : video et aperçu

Vérifiez que la LED bleue de l'onduleur est allumée. Cela signifie que l'onduleur est connecté. L'assistance technique SolarEdge pourra se connecter à l'onduleur à distance pour aider à la mise en service si besoin

Installation du compteur SolarEdge :
- Compteur avec connexion Modbus : video d'installation, vidéo de configuration et guide
- Compteur traversant sur un réseau monophasé : guide (en anglais)
- Compteur traversant sur un réseau triphasé : vidéo d'installation, vidéo de configuration et guide (en anglais)
Vérifiez l'installation du compteur et des tores de mesures en suivant ce guide rapide, vidéo

Finalisez la création du système dans la plateforme de supervision (Vidéo en anglais) et complétez la saisie de l'agencement physique du site.
Cette opération peut être effectuée de plusieurs façons :
- Directement depuis l'application Site Mapper | Vidéo (en anglais)
- Dans l'éditeur d'agencement de la supervision Video | Note d'application

Dans la plateforme de supervision, donnez à votre client l'accès au site que vous avez créé - consultez notre guide
Appelez votre client pour lui présenter l'application mySolarEdge, qui lui permet de suivre sa production et sa consommation d'énergie* en temps réel, et de piloter ses dispositifs de gestion intelligente de l'énergie. Transmettez-lui cette page qui lui donnera toutes les informations pour profiter au mieux de l'application.
*Si un compteur d'énergie SolarEdge est installé.

Validez le Cours des Fondamentaux SolarEdge sur notre Plateforme de e-larning EDGE Academy
Accédez au Portail Partenaires SolarEdge France et téléchargez tout le contenu que vous souhaiterez utiliser au quotidien : marketing, commercial, technique et règlementaire (dédié au marché français)
Suivez les replays de nos webinaires et téléchargez les présentation PDF

Une question lors de la préparation du projet ? Appelez-nous au +33 3 68 78 08 32 ou contactez directement votre référent.e commercial.e SolarEdge
Besoin d'assistance technique sur site ? Appelez notre Hotline au +33 3 67 75 03 28
Pour les nouvelles demandes de support, cliquez ici | vidéo (en anglais)
Vous pouvez vérifier le statut de vos demandes ici : présentation (en anglais)
Pour suivre le statut de vos demandes RMA : vidéo (en anglais)
